开发环境

feigebuge推荐环境

• JDK: JDK 11.0.25
• Gradle: Gradle 8.0
• IDE: IntelliJ IDEA 2023.2.3
• 项目启动的IDE: IntelliJ IDEA 2022.2.3

HELPER v1.0

整体架构

项目分为三层，分别是

• UI层：负责和idea交互，编写显示界面

  • ToolWindow：工具窗口，插件项目数据显示的主题部位
  • Editor：提供特定内容的显示编辑器
  • Action：与UI进行交互

• Service层：处理业务逻辑，负责数据与UI的交互

• Basic层：提供支持环境，目前包括setting和IO模块

  • setting：项目设置模块，可以在File->Settings部位进行项目设置

  • IO

    • file：处理文件IO

    • console：负责控制台IO

    • http：负责网络IO，处理与leetcode平台的请求

Icon图标

一律采用svg作为项目图标, 且svg大小尽量为16x16, 如果偏小, 可选择24x24, 32x32. 最大尽量不要超过32x32

图标命名统一为xxx.svg, xxx_dark.svg

其中, xxx_dark.svg表示IDE如果是dark主题, 则会使用此svg作为图标

关于svg颜色, xxx.svg尽量一律选择fill="", 也就是在IDE主题为light时, 默认的黑色; xxx_dark.svg尽量选择fill="#dbdbdb", 也就是IDE主题为dark时, 使用浅银色

Setting

该模块用三各类维护

• AppSettings：包含需要idea持久的配置数据，目前需要持久化的数据有三，分别是langType, filePath, coreFilePath
  • langType：表示当前选择的语言，当选定langType后，插件会自动创建与langType匹配的代码文件
  • filePath：指定代码文件创建目录
  • coreFilePath：指定缓存文件创建目录，该值会在用户第一次设置·filePath`时确定，项目只允许创建一次
• AppSettingsComponent：提供设置的UI界面
• AppSettingsConfigurable：配置类，注册到idea当中，提供持久化AppSettings数据的能力

IO-File

提供与disk，memory交互的能力

架构图

StoreService目前提供缓存 + 持久化能力

其中缓存能力分为非持久化缓存（cache），持久化缓存（durableCache）。StoreService采用K-V结构存储数据，并在内部通过StoreContent对V进行封装。每一个缓存的数据都会序列化为Json

StoreService提供缓存时间检测功能，但目前该功能并未在项目中真正启用

此外，StoreService通过@Service注册为idea Project级别服务，有idea管理类的生命周期。在插件项目关闭之前，会调用StoreService的persistCahce()方法，将durableCache内的数据写入磁盘，存储为app.properties，磁盘路径由Settings模块的coreFilePath决定，通过AppSetting对外暴露的getCoreFilePath提供存储路径

IO-HTTP

1.总体介绍

使用apache的httpclient框架作为底层请求支持，在此基础上根据lc-runner业务进行封装

总体来说分为两层，第一层HttpClient，封装httpclient提供的基础能力，对外暴露发送get和post请求方法，此外支持cookie的相关操作

第二层是LeetcodeClient，封装HttpClient提供能力，对业务提供各种业务接口，诸如登录判断，题目获取,代码提交等功能，该模块直接对接service模块

另外，针对http的请求和响应，项目也做了一定封装——HttpRequest，HttpResponse

2.细节描述

leetcode接口采用graphql技术，按需分配资源，关于该技术的详细介绍，可自行搜索

关于该技术对于本项目的影响，体现在Request Body的构建上

在没运用graphql技术前，不同资源是按照url请求路径区分，但应用该技术后，对于国内leetcode来说，大部分资源请求url都是https://leetcode.cn/graphql，而区分资源是依赖请求体

以题目内容查询、用户状态查询接口为例

题目内容查询

url = https://leetcode.cn/graphql

body =

{
 "query": "\n    query problemsetQuestionList($categorySlug: String, $limit: Int, $skip: Int, $filters: QuestionListFilterInput) {\n  problemsetQuestionList(\n    categorySlug: $categorySlug\n    limit: $limit\n    skip: $skip\n    filters: $filters\n  ) {\n    hasMore\n    total\n    questions {\n      acRate\n      difficulty\n      freqBar\n      frontendQuestionId\n      isFavor\n      paidOnly\n      solutionNum\n      status\n      title\n      titleCn\n      titleSlug\n      topicTags {\n        name\n        nameTranslated\n        id\n        slug\n      }\n      extra {\n        hasVideoSolution\n        topCompanyTags {\n          imgUrl\n          slug\n          numSubscribed\n        }\n      }\n    }\n  }\n}\n    ",
 "variables": {
     "categorySlug": "all-code-essentials",
     "skip": 0,
     "limit": 1,
     "filters": {
         "searchKeywords": "3254"
     }
 },
 "operationName": "problemsetQuestionList"
}

用户状态查询

url = https://leetcode.cn/graphql

body =

{
 "query": "\n    query globalData {\n  userStatus {\n    isSignedIn\n    isPremium\n    username\n    realName\n    avatar\n    userSlug\n    isAdmin\n    useTranslation\n    premiumExpiredAt\n    isTranslator\n    isSuperuser\n    isPhoneVerified\n    isVerified\n  }\n  jobsMyCompany {\n    nameSlug\n  }\n  commonNojPermissionTypes\n}\n    ",
 "variables": {}
}

通过上述两个demo可以发现，运用了graphql技术的接口，请求体的构建相对麻烦

基于此，封装如下三个类，帮助创建请求体

• GraphqlReqBody，负责构建请求体
• SearchParams，是GraphqlReqBody的内部类，负责构建variables变量
• ParamsBuilder，是SearchParams的内部类，通过建造者模式辅助构建SearchParams

3. 使用Demo

// 辅助构建varablies
GraphqlReqBody.SearchParams params = new GraphqlReqBody.SearchParams.ParamsBuilder()
    .setCategorySlug("all-code-essentials")
    .setLimit(limit)
    .setSkip(skip)
    .build();
// 构建graphql请求体
GraphqlReqBody body = new GraphqlReqBody(LeetcodeApiUtils.PROBLEM_SET_QUERY);
body.setBySearchParams(params);
// 构建httpRequest
HttpRequest httpRequest = new HttpRequest.RequestBuilder(url)
    .setBody(body.toJsonStr())
    .setContentType("application/json")
    .addBasicHeader()
    .build();
// send request
HttpResponse httpResponse = httpClient.executePost(httpRequest);
String resp = httpResponse.getBody();

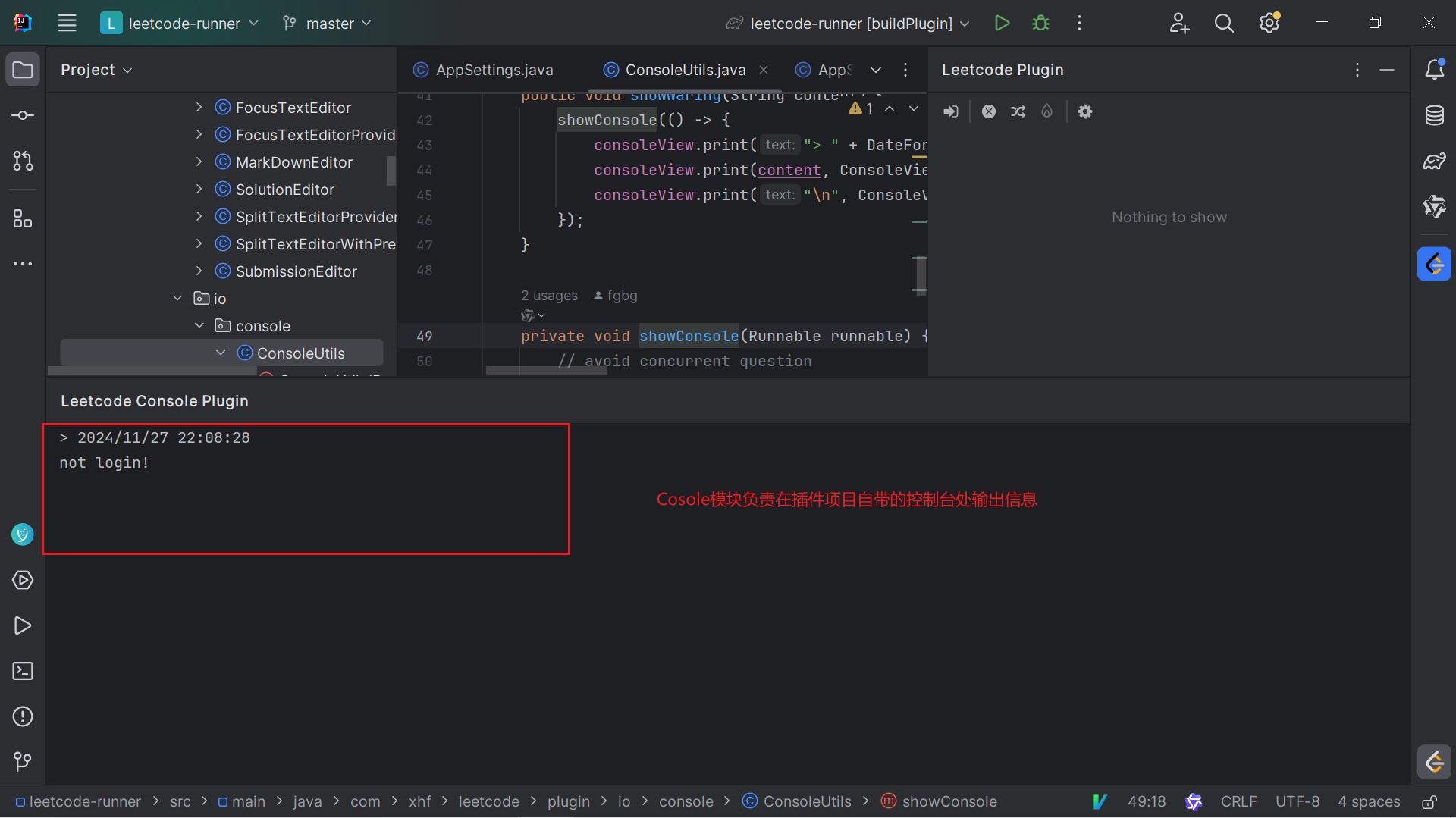

IO-Console

console模块负责在插件自带的控制台上输出信息

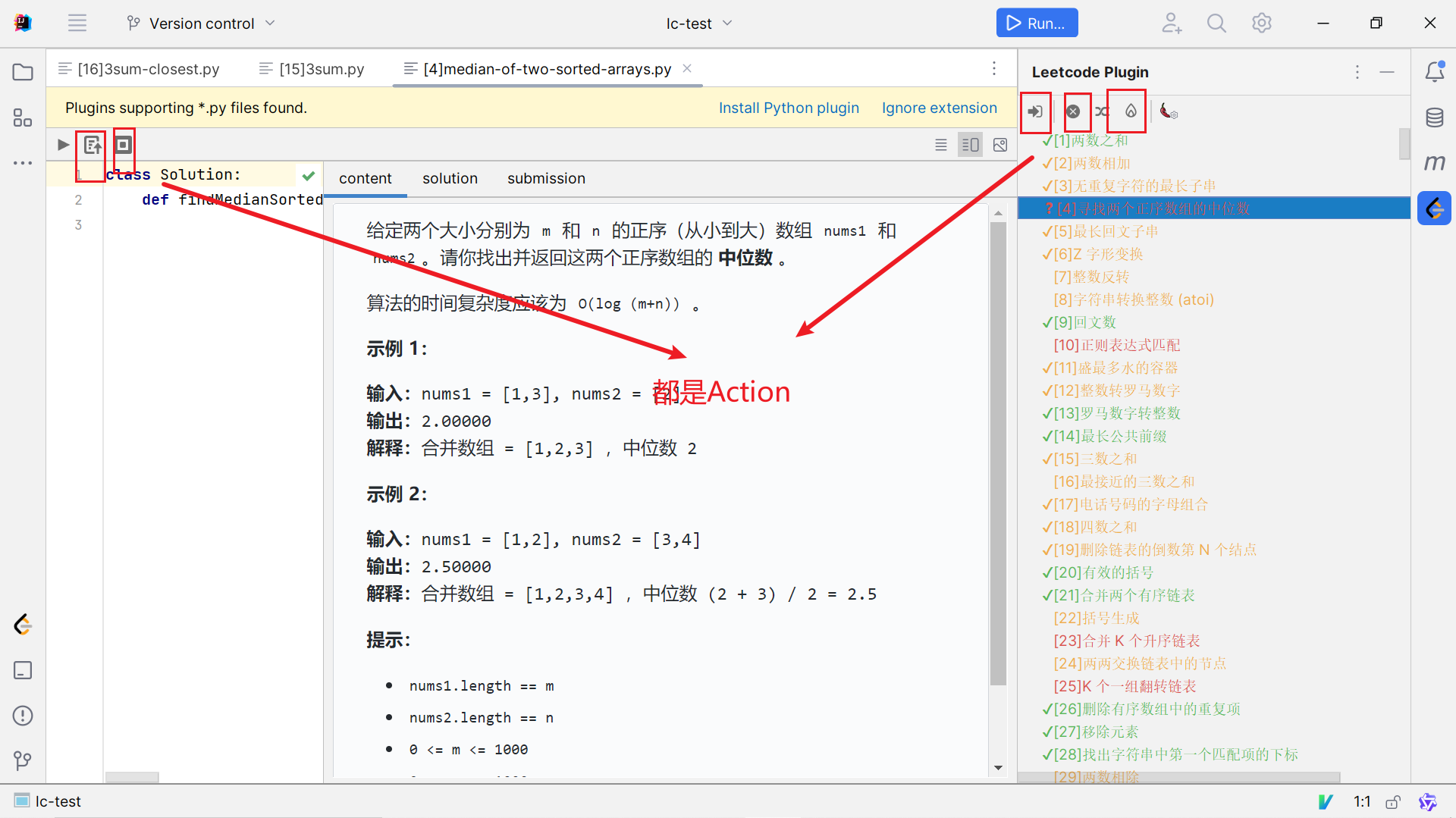

UI-Action

官方定义：The IntelliJ Platform calls the actions of plugins in response to user interactions with the IDE

Action，通过继承AnAction类来提供用户与IDE的交互能力，在编写完代码后，需要在plugin.xml中进行注册

在本项目中，通过继承AbstractAction类来规范化每一个Action的行为。在AbstractAction中，会检查登录状态和设置状态，如果有@LoginPass或者@SettingPass注解，那么在对应检测环节则会被放行，否则进行拦截检测

ActionGroup，本质上也是Action，只不过他是一组Action的集合，可以在xml中用<group>标签注册

        <!--注册Action-->
		<action id="leetcode.plugin.LoginAction" class="com.xhf.leetcode.plugin.actions.loginAction"
                text="Sign In" icon="/icons/login.png">

		<!--注册Group-->
        <group id="leetcode.plugin.lcActionsToolbar">
            <reference id="leetcode.plugin.LoginAction"/>
            <separator/>
        </group>

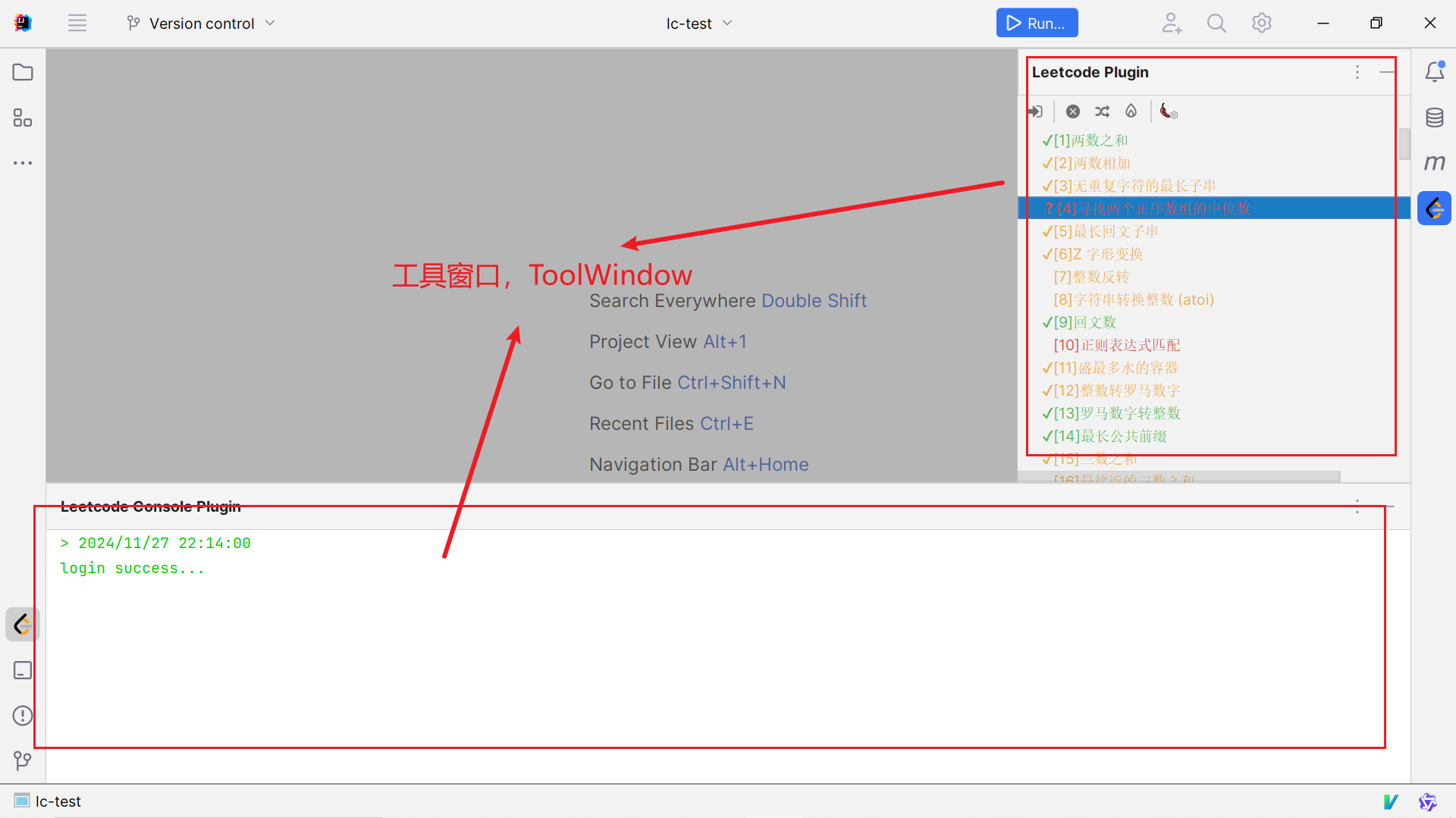

UI-ToolWindow

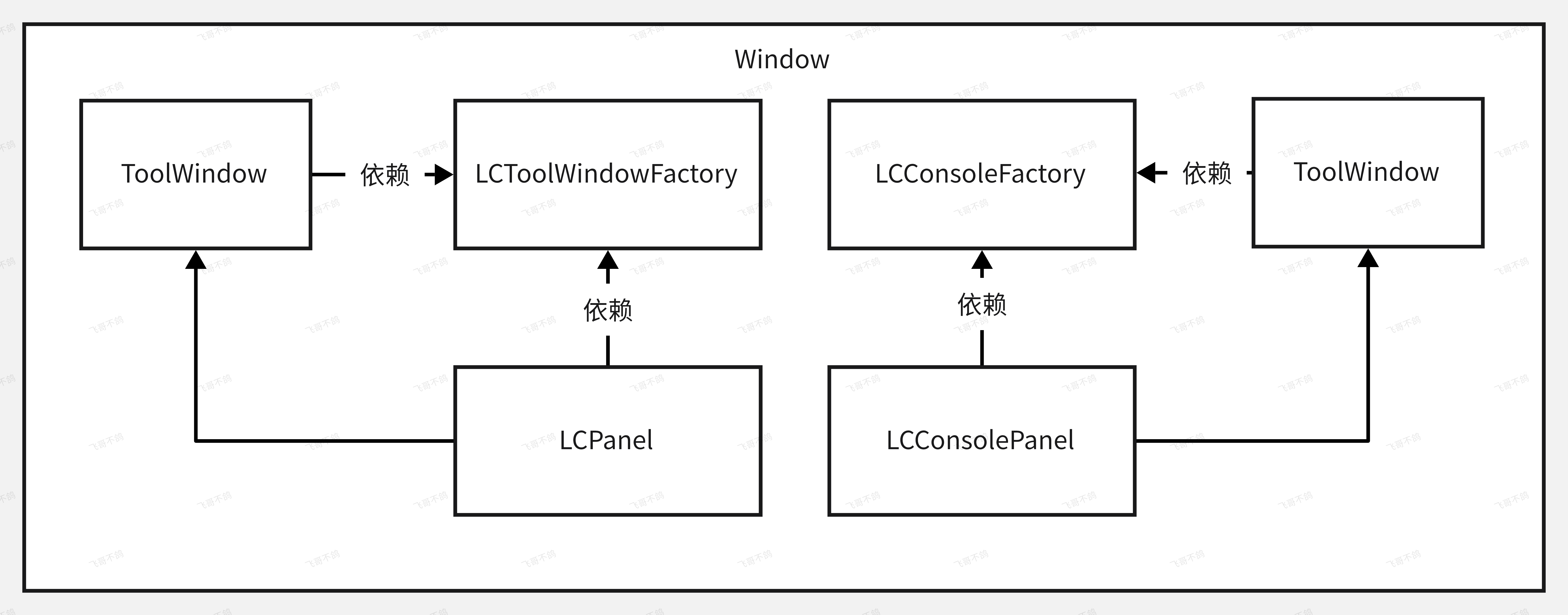

工具窗口，拓展idea功能的窗口，本项目关于这部分的模块图如下

ToolWindowFactory负责为ToolWindow创建内容，Panel则是ToolWindow显示内容的载体

ToolWindow由idea自身提供，ToolWIndowFactory负责将Panel添加到ToolWindow内

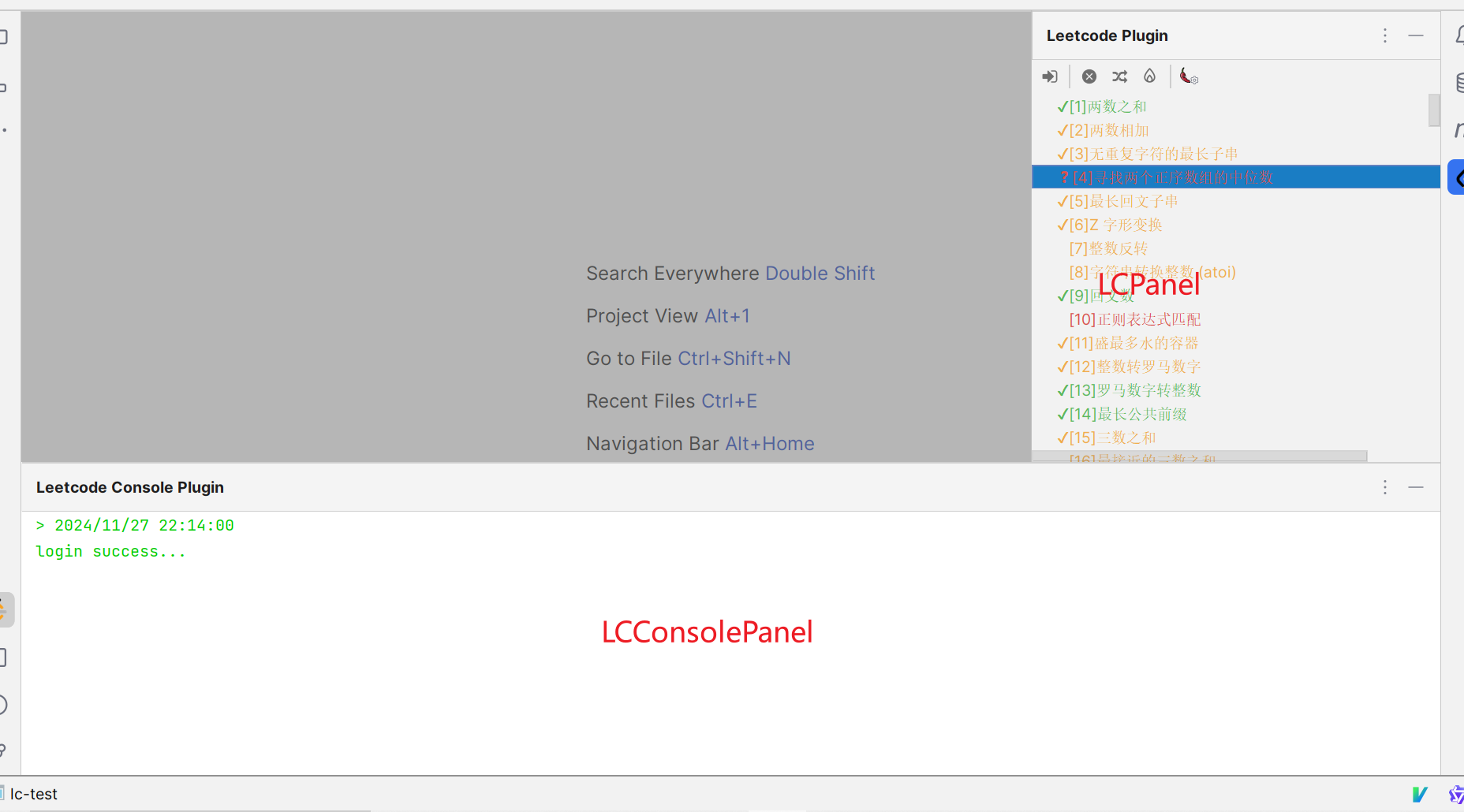

在本项目中，Panel所在位置如下所示

• LCPanel：包含两部分数据内容，分别是Toolbar工具栏，JBList列表。LCPanel通过继承DataProvider提供对外暴露JBList的能力
• LCConsolePanel：只包含ConsoleView，LCConsolePanel同样通过继承DataProvider提供对外暴露consoleView的能力

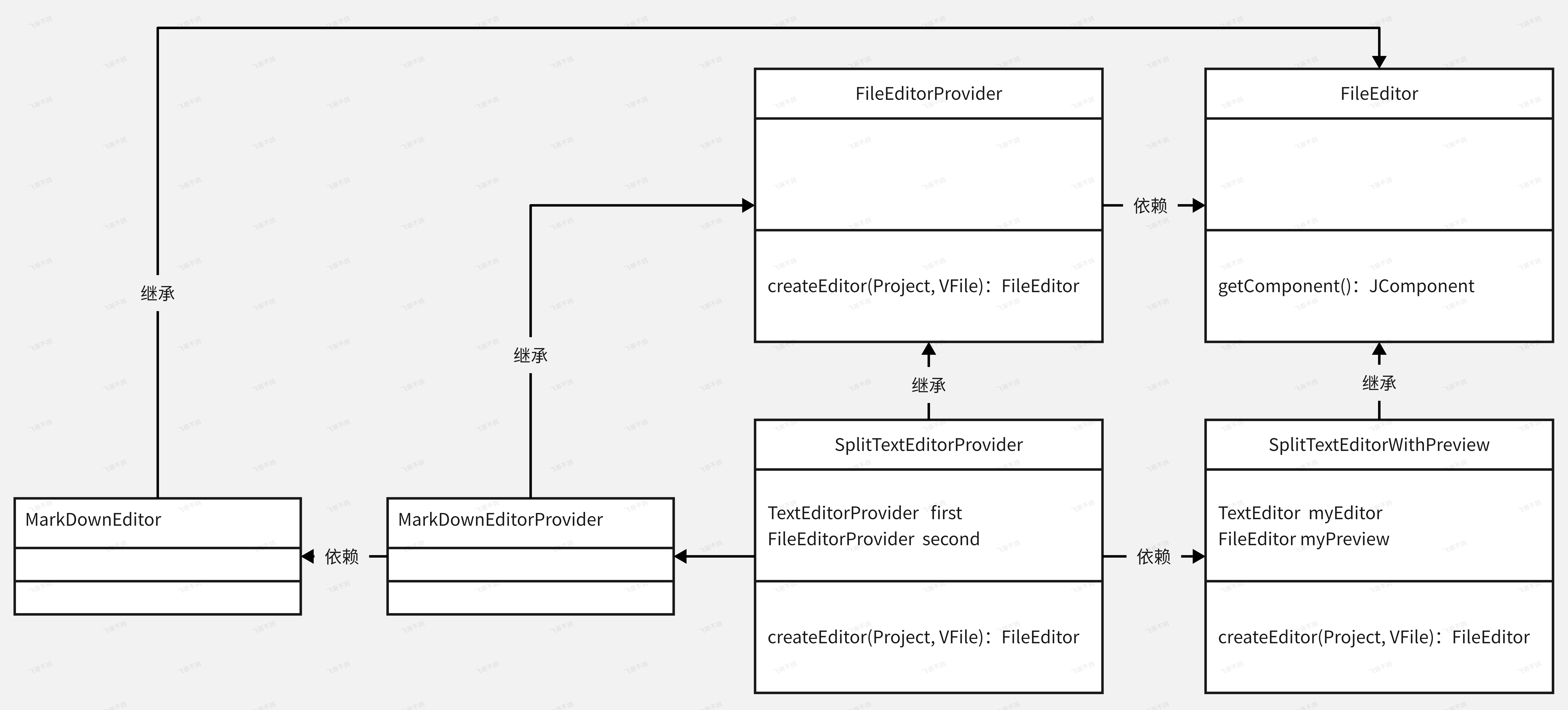

UI-Editor

Editor，提供特定文件的编辑显示能力。比如说普通的文本编辑器，只会显示html代码。但自定义的Html编辑器，则会按照html的语法，显示内容

在idea中，提供自定义文本编辑器依赖于两个类

• FileEditorProvider：负责提供FileEditor，同时检测特定文件是否支持用特定Editor打开
• FileEditor：负责处理文件内容，提供显示的JComponent

在本项目中，为了支持分屏显示代码和题目内容，使用SpliterTextEditorProvider和SplitTextEditorWithPreview提供相关能力

• SpliterTextEditorProvider：在提供分屏Editor的同时，检测当前文件是否支持分屏Editor预览。该类通过查询StoreService中是否缓存相关文件信息，来判断当前文件是否支持SplitTextEditor
• SplitTextEditorWithPreview：提供分屏预览能力，在本项目中，第一块分屏是PsiAwareTextEditorImpl，第二块分屏是MarkDownEditor

MarkdownEditor，在第一个版本中，并不支持markdown内容的显示，只支持HTML代码的显示。其显示原理是，读取自定义的HTML模板代码，同时将HTML代码注入其中。然后通过JCEF技术，启动CefBrowser，通过模拟浏览器的方式打开处理后的HTML内容

Service-LoginService

loginService，负责处理登录有关的逻辑，利用JCEF技术，模拟启动浏览器，通过加载leetcode登录界面来提供登录功能

需要注意的是，当前leetcode并不支持通过uesrname和password的方式用本地代码模拟登录。leetcode官网存在参数校验的机制，在发出登录请求的同时会携带该参数。该参数只有在官网登录的时候才会携带，单纯的代码模拟无法正确登录

每当JBCefClient加载状态改变，都会执行监控逻辑，检测当前CefCookieManager中是否存在name为LEETCODE_SESSION的Cookie，如果存在，缓存到HTTP模块，同时通过StoreService进行持久化，登录完成后关闭当前登录窗口，加载题目信息，更新LCPanel

为了判断当前项目是否登录，LoginService对外暴露isLogin接口，该接口原理是通过LoginService内部的loginFlag参数和LeetcodeClient提供的接口共同判断，前者判断插件是否执行成功过登录逻辑，后者判断当前cookie是否能够代表客户端成功登录

Service-QuestionService

questionService，负责处理question相关逻辑。

loadAllQuestionData，该方法会在后台查询所有leetcode问题，查询完成后更新LCPanel暴露的JBList

其余业务内容注释中都有解释，没啥好说的

Service-CodeService

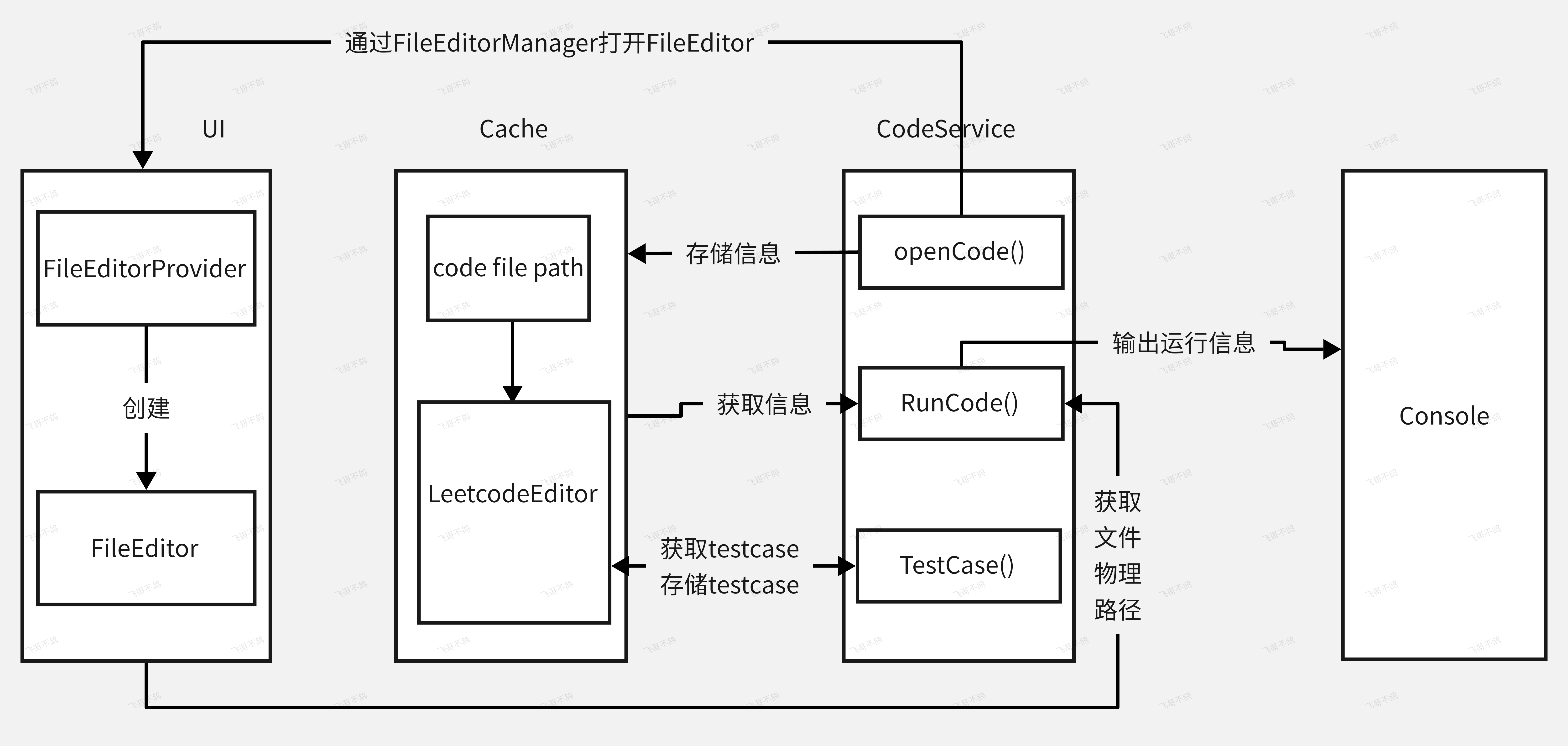

上图表示CodeService与其他模块的沟通信息

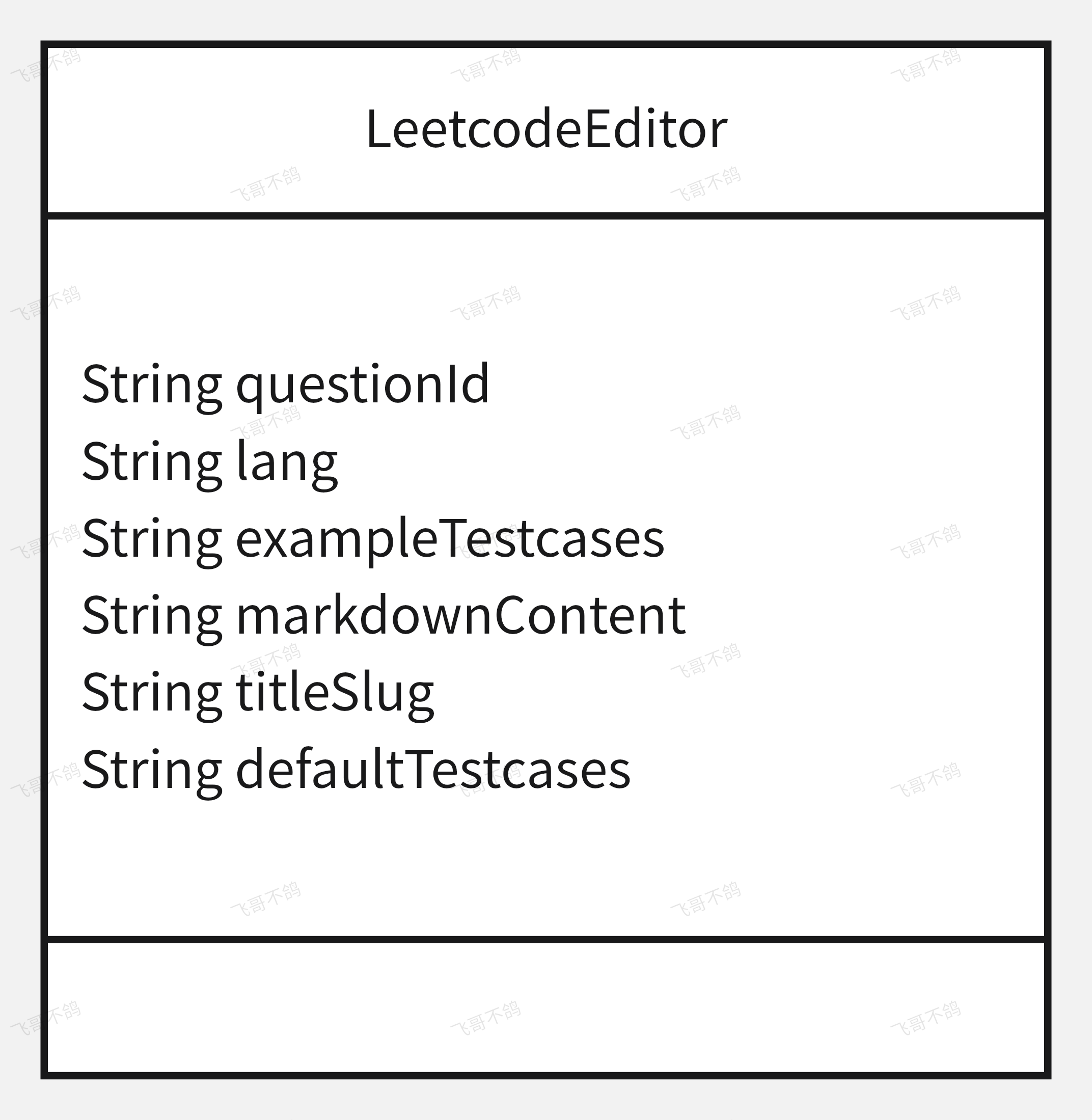

首先介绍LeetcodeEditor，该类用于存储围绕题目内容，创建editor所需要的相关信息

• questionId：当前题目的id
• lang：编写当前题目用当的语言类型，比如java或者python
• exampleTestcases：当前题目运行的测试样例【后续可以通过TestcaseAction更改】
• markdownContent：题目内容【MarkDownEditor渲染所需的内容来源】
• titleSlug：题目的slug标签，用于唯一标识题目，该字段是http模块发送请求时的必要字段
• defaultTestcases：官方提供的测试用例

LeetcodeEditor会在openCode()方法中被创建，然后存储到storeService中

openCode()通过点击LCPanel显示的JBList触发，该方法的大致逻辑是

1. 填充用户选定的question，丰富其中的信息
2. 创建code文件，获取文件路径
3. 创建并存储leetcodeEditor，维护额外信息。存贮的key是code文件的文件路径
4. 打开文件，并用SplitTextWithPreview显示

runCode()，通过当前打开的FileEditor获取显示的code文件路径，以此作为key，从cache中获取LeetcodeEditor维护的信息，然后执行运行逻辑，将代码通过LeetcodeClient提交到Leetcode平台。运行的结果在通过ConsoleUtils输出到控制台

TestCase()，与runcode类似，通过code 路径获取leetcodeEditor信息。创建Dialog与用户交互，将用户提供的测试数据存入LeetcodeEditor内，更新测试用例

Tip：在runCode()方法中，通过AbstractResultBuilder将运行结果转化为String，然后再将String交由ConsoleUtils输出

有关于AbstractResultBuilder类的详细内容，请参考源码

v2.0

新增内容

• 登录模块，新增cookie登录
• editor模块，支持同时阅览题目内容，题解, 提交记录。支持html于markdown的内容阅览
• 新增http处理器
• 新增事件总线，解耦模块

LoginService-CookieLoginWindow

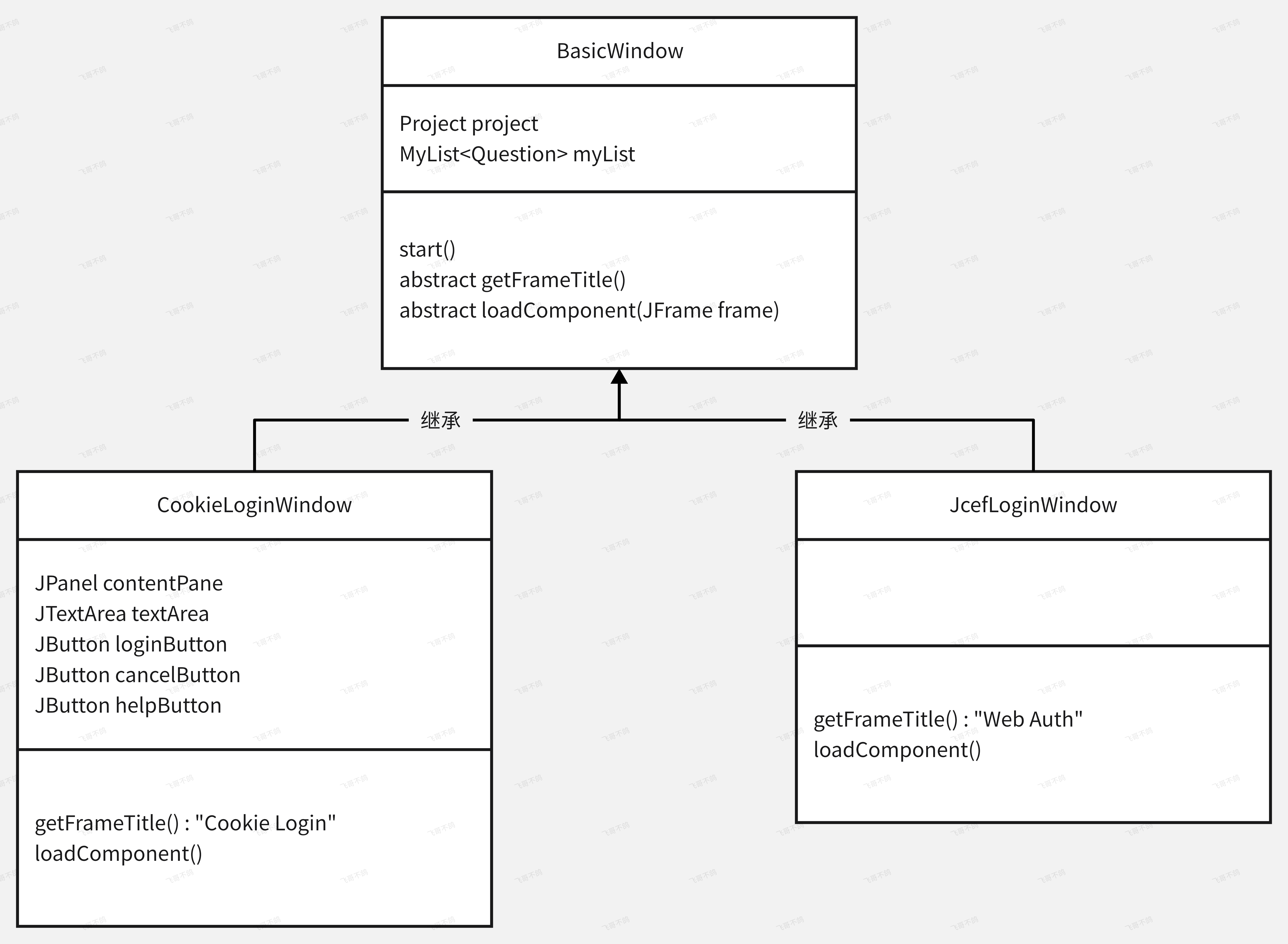

Cookie登录和Jcef登录存在通用逻辑，因此向上抽取抽象类

BasicWindow通过start()方法启动，getFrameTItle(), loadConponent()方法下放到子类实现。前者要求子类设置启动window的title，后者要求子类填充window的内容

此外，CookieLoginWindow用JTextArea要求用户输入名为LEETCODE_SESSTION的Cookie信息

UI-Editor

Editor模块稍显复杂，文档将会按照等级依次介绍

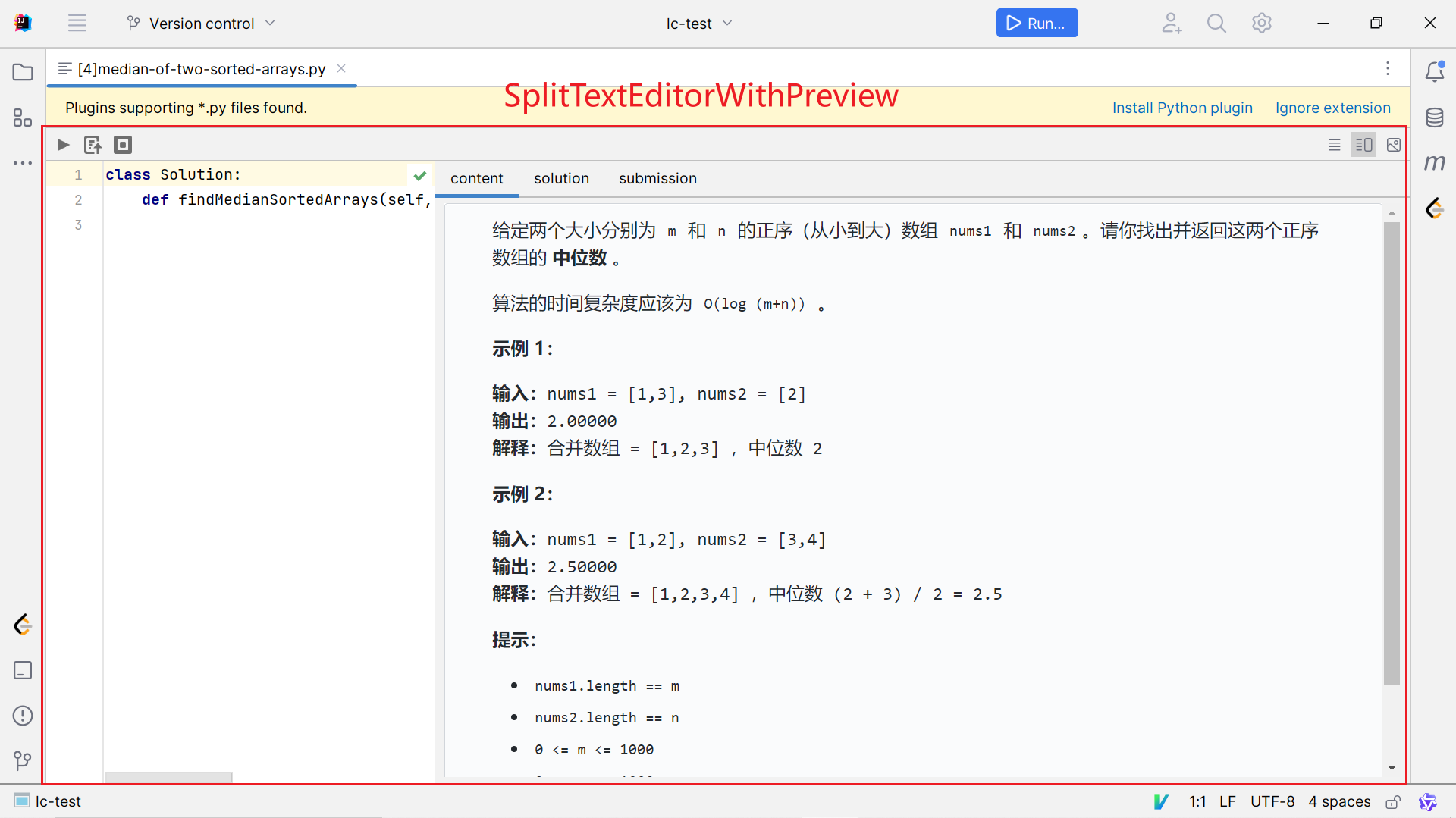

1. SplitTextEditorProvider 和SplitTextEditorWithPreview

SplitTextEditorProvider 提供SplitTextEditorWithPreview，SplitTextEditorWithPreview提供第一层的分屏预览能力，左侧是编码区域，右侧是内容预览区域

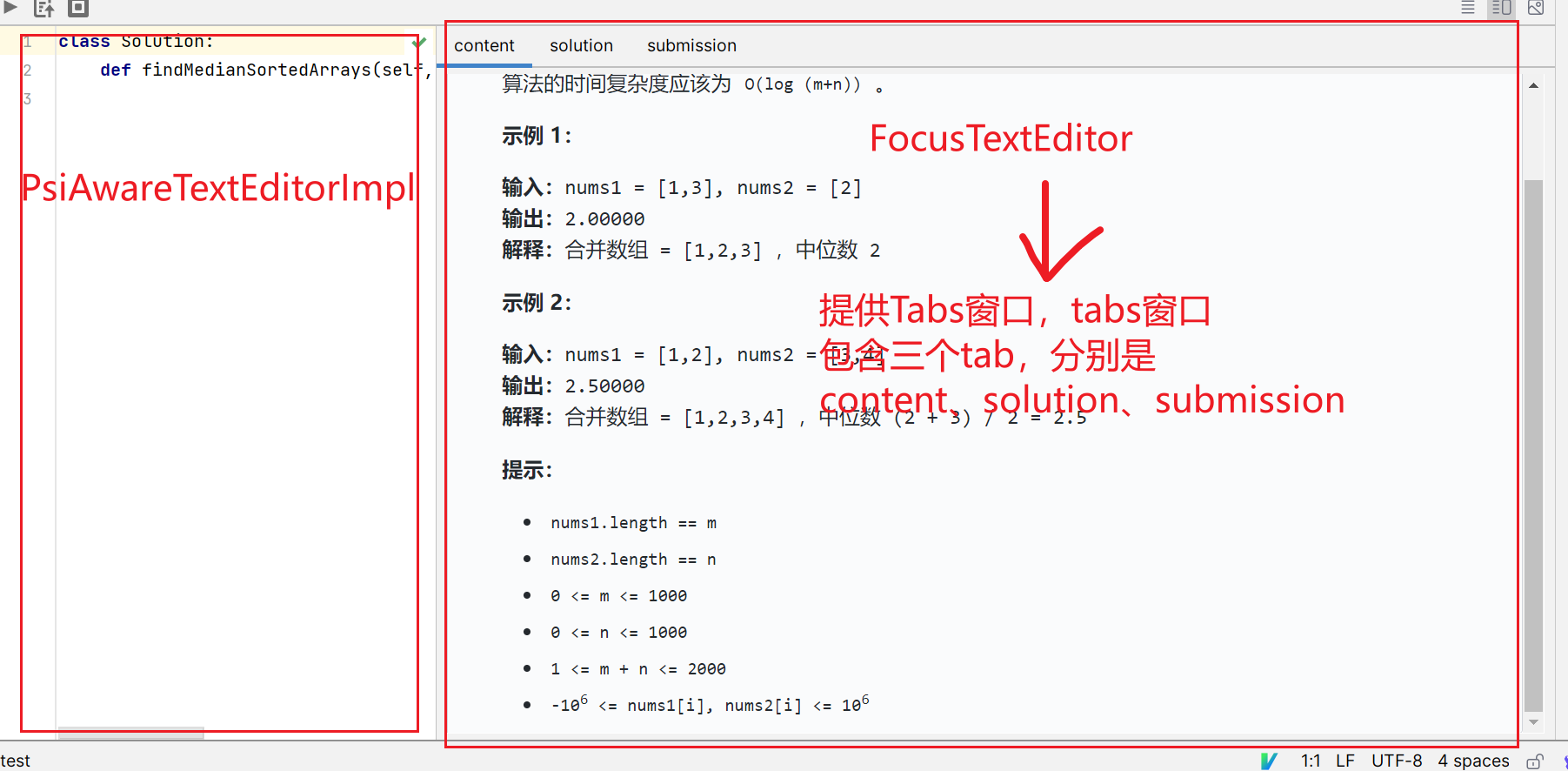

2.PsiAwareTextEditorImpl和FocusTextEditor

PsiAwareTextEditorImpl作为SplitTextEditorWithPreview左侧的编辑区域，提供代码编辑能力

FocusTextEditor作为右侧编辑区域，提供tabs显示能力，包含三个tab，每个tab的显示内容由3个FileEditor维护

3.MarkDownEditor、SolutionEditor、SubmissionEditor

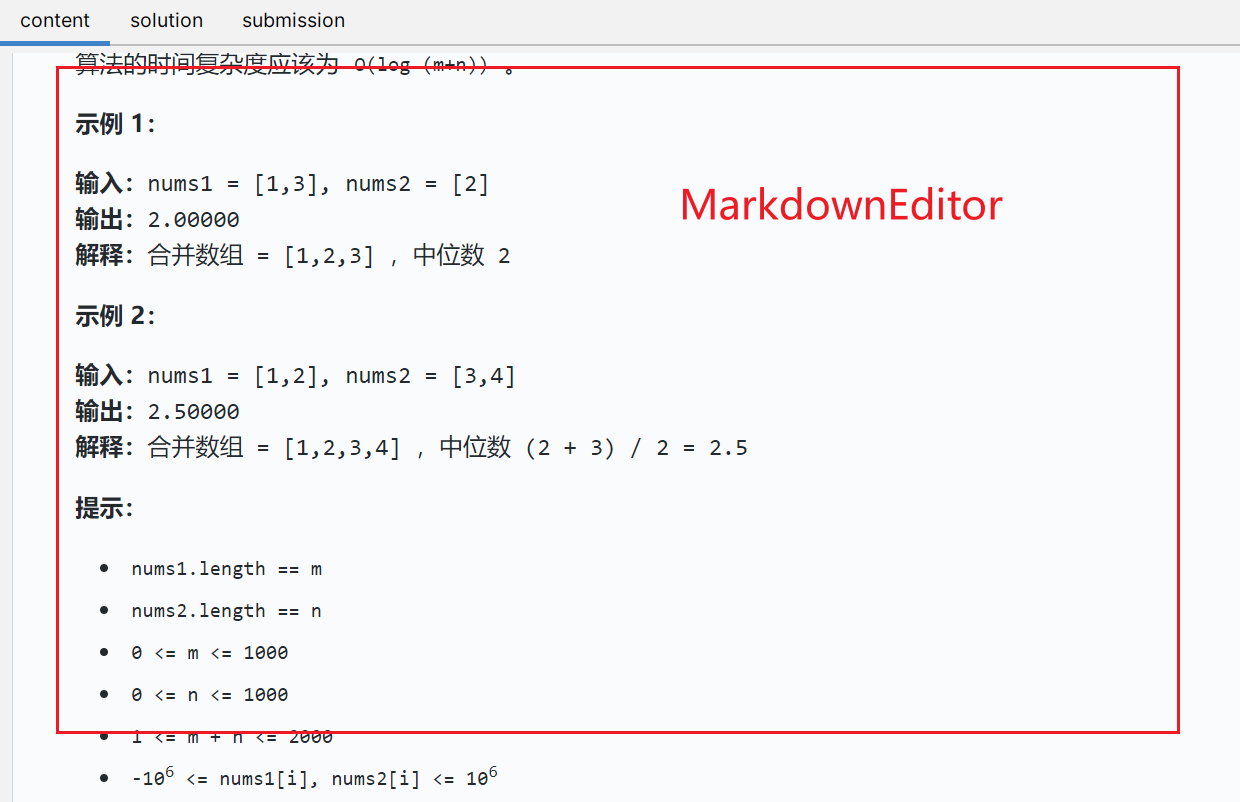

i.MarkDownEditor

MarkDownEditor，提供HTML、Markdown内容的显示能力，其原理是通过JCEF加载处理后的HTML文件，通过模拟浏览器选软HTML内容

Markdown内容渲染，使用前端vditor框架渲染。因为该框架在项目首次启动渲染Markdown耗时很长，因此在渲染HTML的时候会提前加载需要的js、css文件

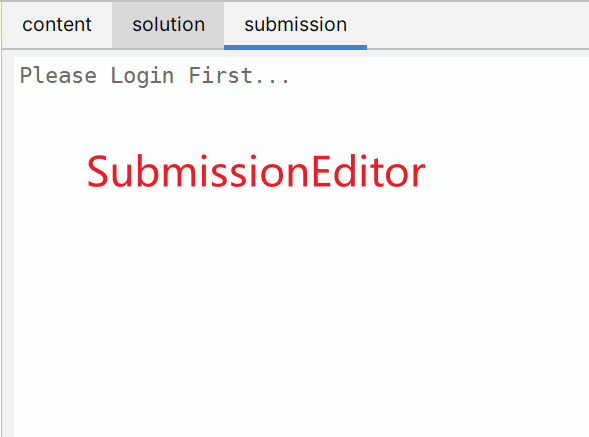

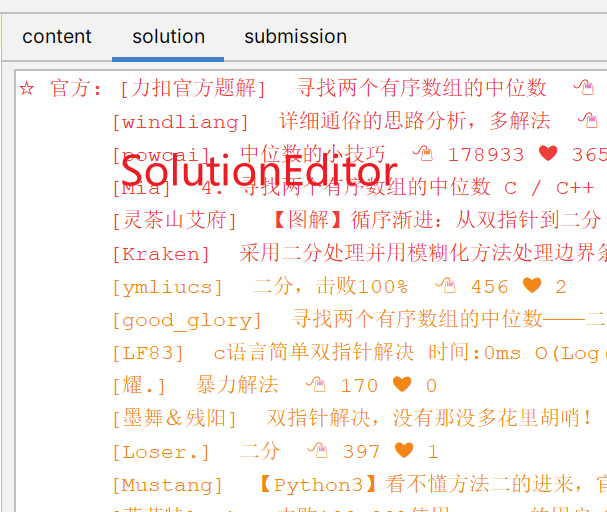

ii.SolutionEditor、SubmissionEditor

SolutionEditor、SubmissionEditor分别提供题解、提交记录显示

上述两种FileEditor都需要分屏显示功能，因此向上抽取AbstractSplitTextEditor抽象类，提供分窗能力

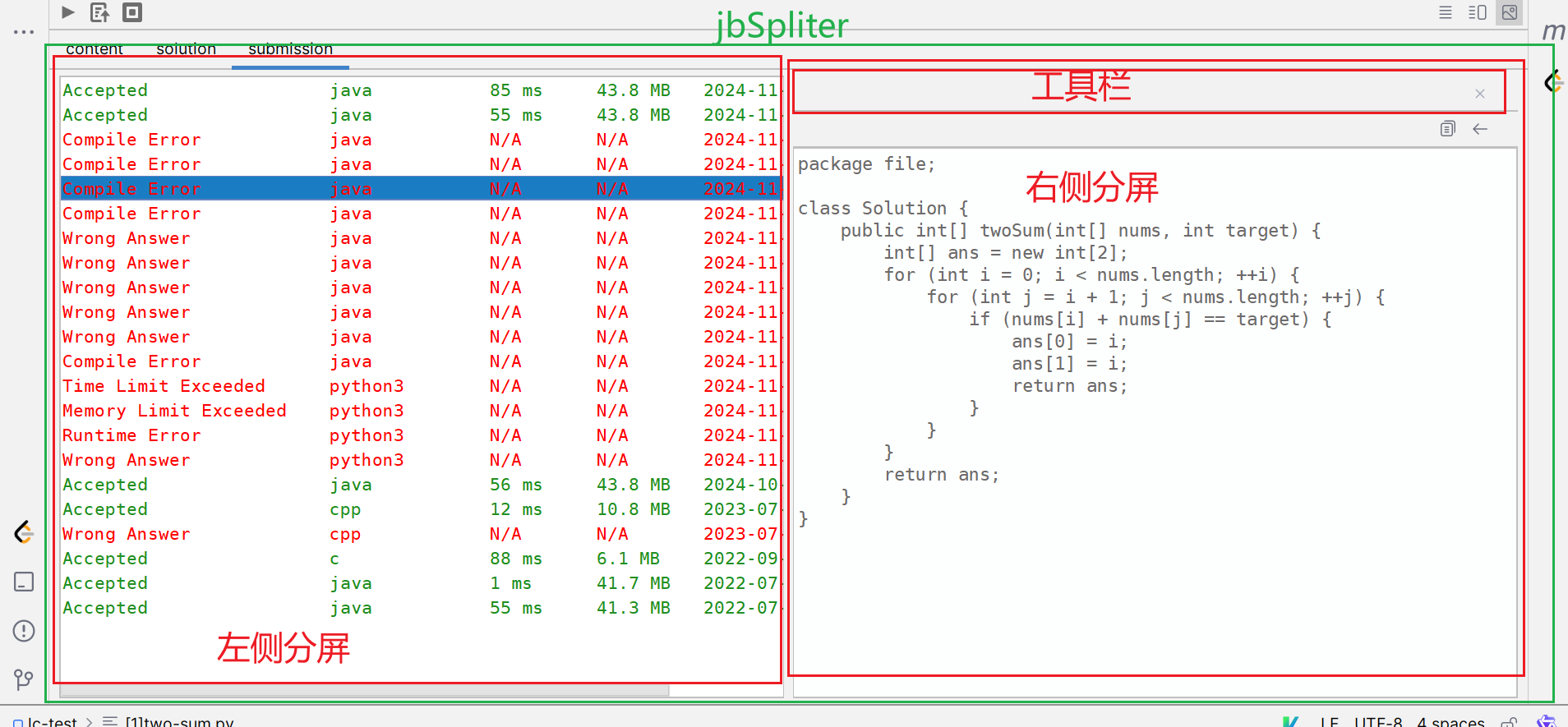

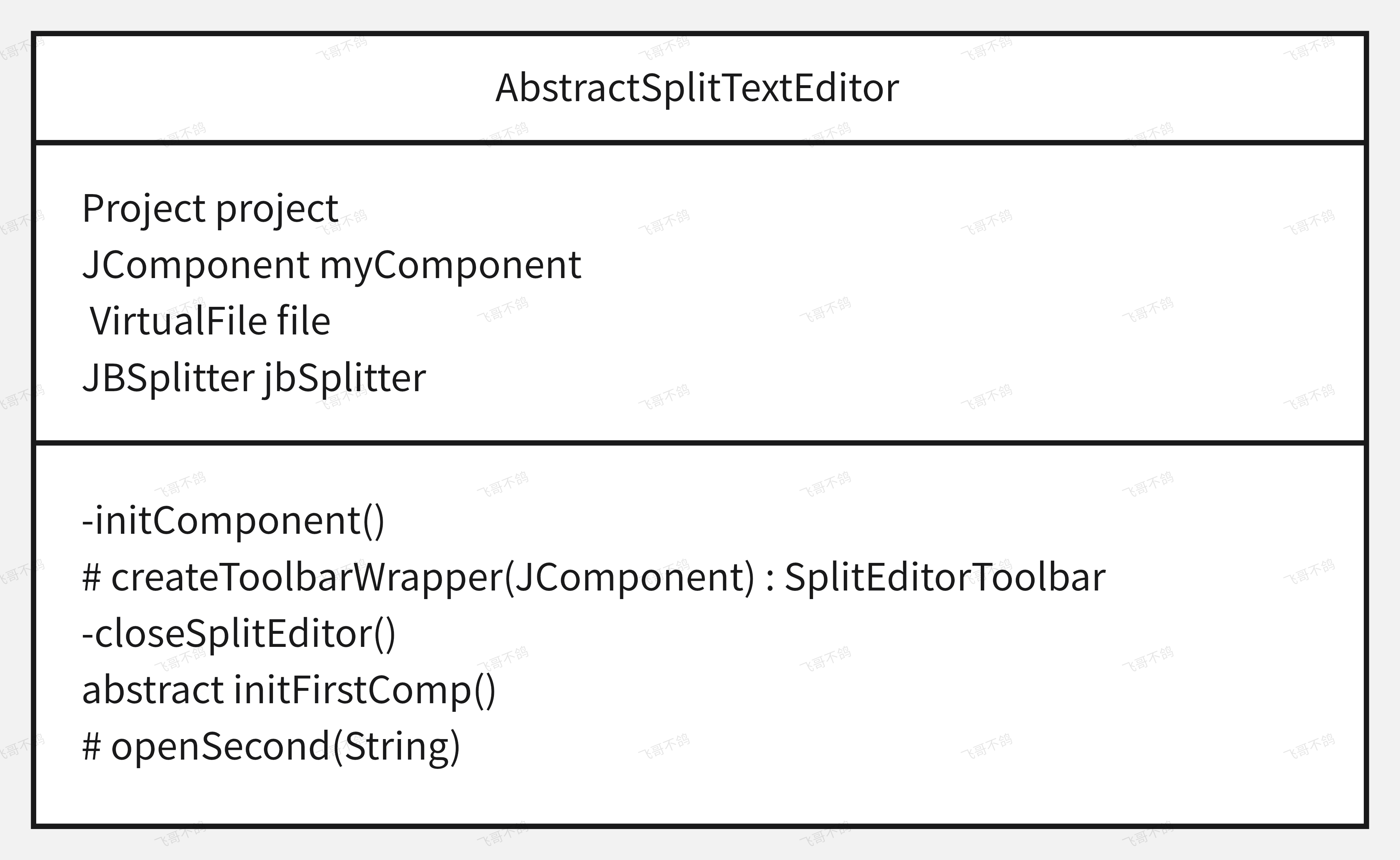

AbstractSplitTextEditor

• AbstractSplitTextEditor核心组件jbSplitter，提供分屏显示的能力

• createToolbarWrapper()为component创建工具栏，提供关闭右侧分屏的能力

• initFirstComp()的实现下放到子类，初始化分屏左侧内容

• openSecond(String)的实现下放到子类，创建右侧分屏内容

IO-HTTP

当前http模块通过web方式，提供resource目录下的资源内容。当前模块服务于markdown内容显示

本项目中，采用JCEF方式模拟浏览器，使用前端框架vditor渲染markdown内容。markdown的内容显示依赖于框架js、css代码，因此需要提供web能力，加载文件内容

LocalHttpRequestHandler负责拦截idea发出的http请求，如果请求前缀是"/leetcode-project/"，则交由LocalResourceController负责处理，读取resource目录下的js、css文件内容

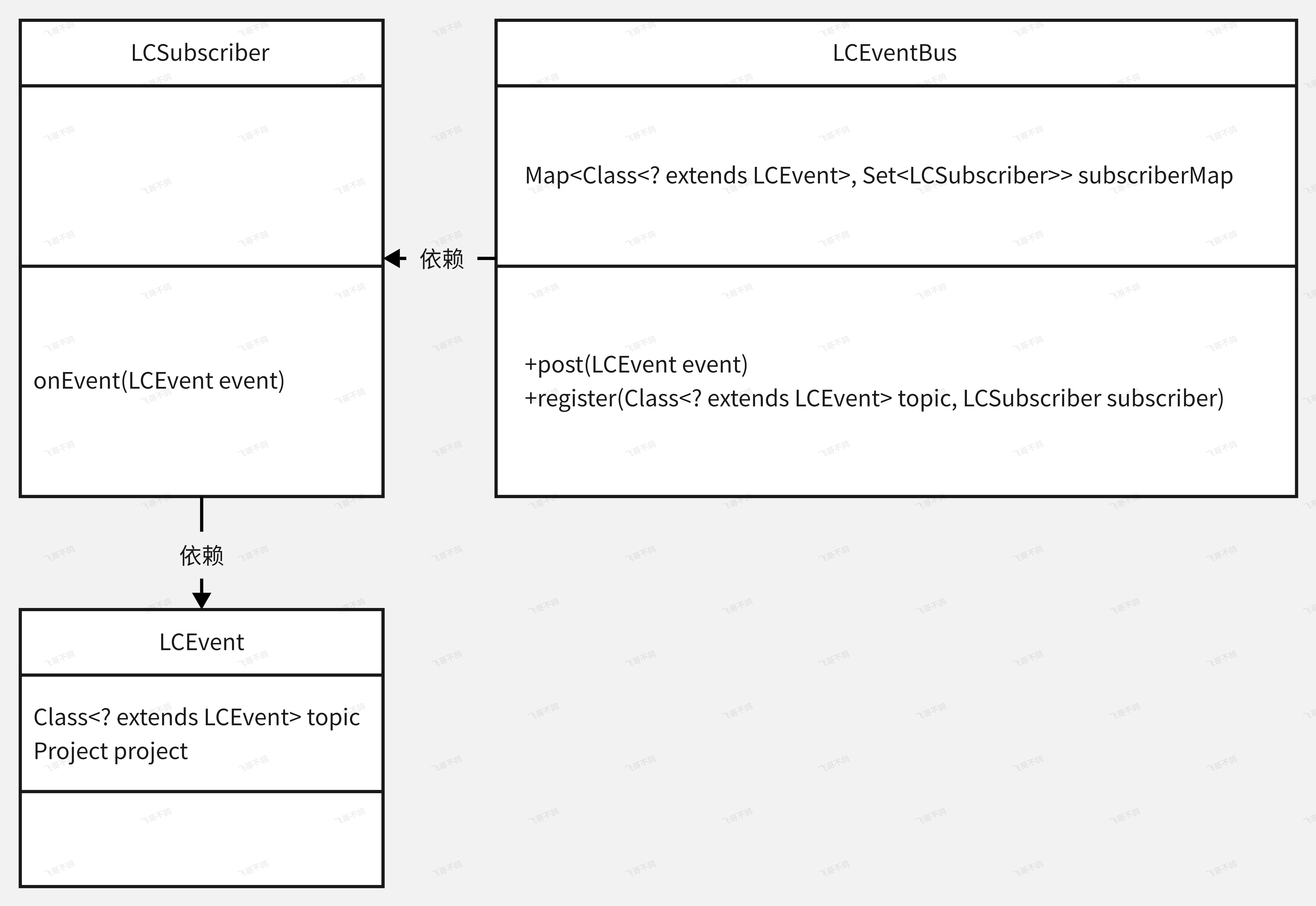

Bus

总线模块，提供注册和发送消息的能力。订阅方注册到特定的Topic内，接受投放到Topic中的消息内容

LCSubscriber，订阅者，当特定Topic内存在消息，订阅者的onEvent()方法将会被触发

LCEventBus，提供消息投递和订阅者注册功能。LCEventBus允许将订阅者注册到内部的订阅池，并按照不同的Topic进行存储，每个Topic是LCEvent的子类的class。当有观察者通过LCEventBus投递消息，LCEventBus将会通知订阅相关Topic的所有订阅者
